什么是接地測試？需要什么設備測試接地電阻及原理方法

為什么要測試接地系統？

隨著時間的推移，高濕度、高鹽分和高溫度將改變土壤性質，可能會增加腐蝕性近而影響接地棒及其連接。所以，盡管接地系統在最初安裝時具有非常低的接地電阻值，但如果接地棒受到腐蝕，接地系統的電阻就會增大。

接地測試儀是必備的排障工具，幫助您保證系統正常工作。當出現間歇性電氣故障時，可能與接地不良或電能質量低下有關。

什么樣的接地電阻值屬于良好范圍？

標準接地電阻的規范要求:

獨立的防雷保護接地電阻應小于等于10Ω；
獨立的安全保護接地電阻應小于等于4Ω；
獨立的交流工作接地電阻應小于等于4Ω；
獨立的直流工作接地電阻應小于等于4Ω；
防靜電接地電阻一般要求小于等于100Ω；
共用接地體（聯合接地）應不大于接地電阻1Ω。

接地電阻的構成

(a) 接地電極及其連接

接地電極及其連接的電阻通常非常低。接地棒通常由高導電性 / 低電阻材料（如鋼或銅）制成。

(b) 周圍土地與電極之間的接觸電阻

如果接地電極不含油漆、油脂等，并且接地電極與地接觸牢固，該電阻則可忽略不計。

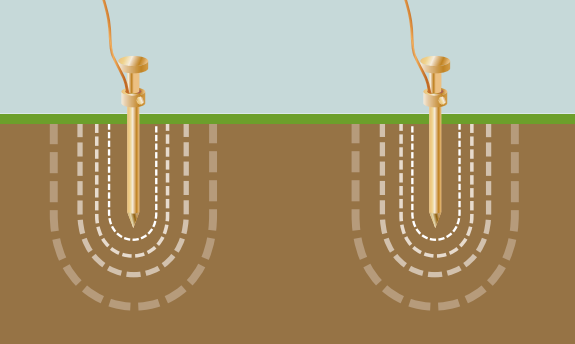

(c) 周圍土地的電阻

接地電極被周圍的土地所環繞，土地從概念上講是由一系列同心土壤層組成的，這些土壤層的厚度相同。最靠近接地電極的土壤層的面積最小，從而導致其電阻最大。每個下一個土壤層的面積越大，從而導致其電阻越小。這樣最終會達到某個點，此外的土壤層對接地電極周圍的土地電阻影響非常小.

影響接地系統的接地電阻的因素

接地電極的長度/深度

將長度增加一倍，將最多可減小40%的接地電阻

接地電極的直徑

將直徑增加一倍，將最多可減小10%的接地電阻

接地電極的數量

為提高有效性，接地電極之間的距離至少等于接地電極的深度。

接地系統設計

由單接地桿改為板狀接地，有助于降低接地電阻阻值

接地測試方法有哪些?

電位降測試法：即傳統的三極、四極測試法
無輔助極測試法：應用于多點接地系統
選擇性測試法：以上兩種方法的綜合，常應用于永久連接或網狀接地系統
土壤電阻率：常用于建立接地系統時的調查

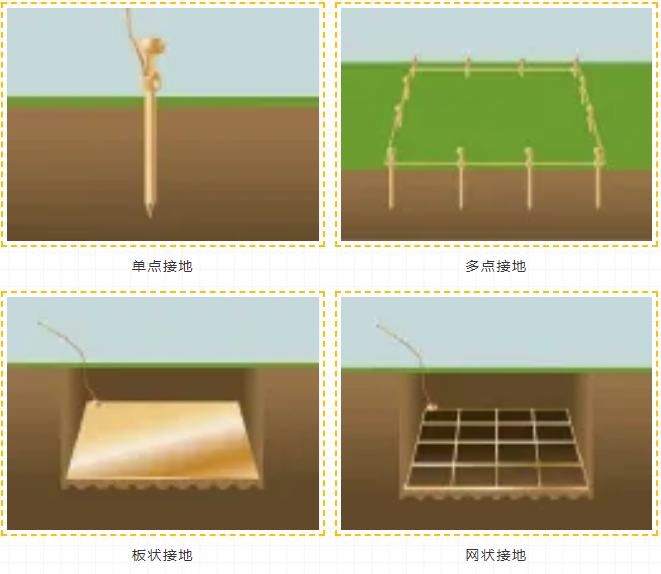

常見的接地種類

在測量某些建筑物或系統（例如通信基站、無線電塔、商業或工業防雷系統等）的接地電阻時，往往需要使用多種測試方法，以保證測試對象完全接地。
