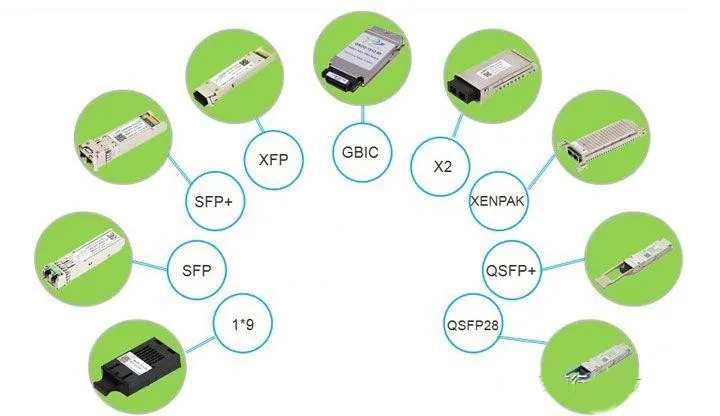

                                                                                                SFP, SFP+,SFP28 ,QSFP+, QSFP28,還是傻傻分不清？

                                                                                                隨著VR/AR、數據中心、移動設備、CDN等普及推廣，未來都會(huì )有越來越大網絡(luò )帶寬的需求。人們對網絡(luò )帶寬的需求目前是幾何倍率的增加，隨之而來的就是對超大規模數據中心和云廠商需求的高帶寬容量以太網端口的大量增加，如100GbE、200GbE、400GbE，甚至未來的800GbE。這些高帶寬容量的以太網端口有助于滿足數據中心里日益增長的東西向數據流量需求，這時候，需要一種用于連接網絡(luò )交換機和其他網絡(luò )設備(如服務器或媒體轉換器)進行數據傳輸，可熱插拔的網絡(luò )接口模塊應運而生，SFP、SFP+、SFP28、QSFP+和QSFP28就是不同的光收發器類型，而在面對這些不同類型的模塊時，比如SFP vs SFP+， SFP28 vs SFP+， QSFP vs QSFP28，它們之間有什么區別呢？你可能常常會(huì )聽到這樣的問題：QSFP28與QSFP+兼容嗎？我可以在SFP+端口使用SFP28收發機嗎？本文我們就來對這些不同類型的模塊做一些介紹，并對這些疑問進行分享



                                                                                                SFP(small form-factor pluggable)


                                                                                                SFP (small form-factor pluggable)是GBIC (Gigabit interface converter)的升級版。其體積僅為GBIC模塊的1/2，大大增加了網絡(luò )設備的端口密度,SFP的數據速率從100mbps到4gbit /s不等。

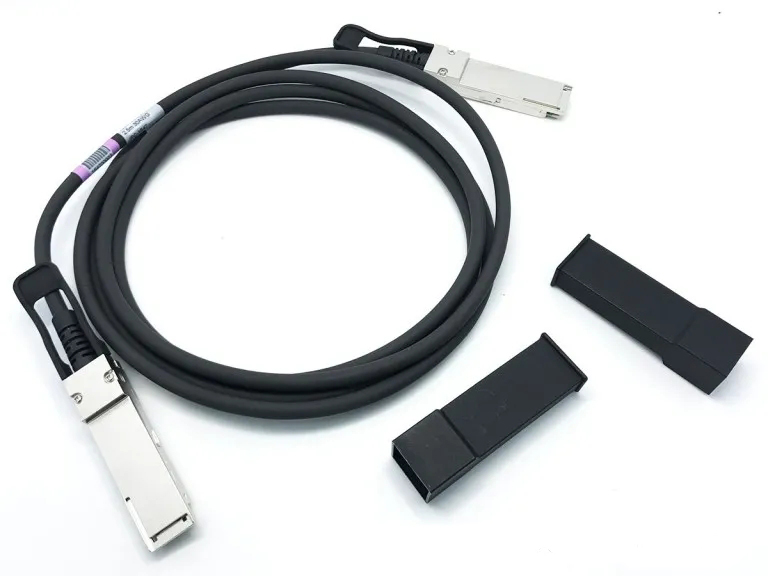

                                                                                                SFP+ (small form-factor pluggable plus)是SFP的增強版。它支持8 Gbit/s光纖通道，10千兆以太網和光傳輸網絡(luò )標準OTU2。SFP+還引入了直接連接來連接兩個SFP+端口，而不需要額外的光纖收發器，包括DAC(直接連接電纜)和AOC(主動光纜)，這是兩個相鄰網絡(luò )交換機之間的短距離直接連接的非常出色的解決方案。


                                                                                                SFP和SFP+主要的區別：

                                                                                                • SFP 和SFP+ 外觀尺寸相同；

                                                                                                • SFP的最高速率可達4G，SFP+的速率是10G；

                                                                                                • SFP協議規范：IEEE802.3、SFF-8472 ；

                                                                                                • SFP+支持數字診斷。



                                                                                                SFP28(small form-factor pluggable 28)


                                                                                                SFP28 (small form-factor pluggable 28)是SFP+的一個增強版本。SFP28具有與SFP+相同的常見形式，但在單通道上支持25Gb/s。SFP28提供了一種新的網絡(luò )升級方式:10G-25G-40G-100G，這是一種節能的解決方案，以滿足下一代數據中心網絡(luò )不斷增長的需求，目前的數據中心市場開始由10Gb/s往25Gb/s方案過渡中。




                                                                                                QSFP+是QSFP (quad small form-factor pluggable)的演化。QSFP可以同時攜帶4個通道，每個通道可以處理1Gbit/s的數據速率，因此得名Quad SFP。與QSFP不同，QSFP+支持4x 10 Gbit/s通道。這4個通道可以合并成一個40千兆以太網鏈路。QSFP+收發器可以取代4個標準的SFP+收發器，從而比傳統的SFP+產品具有更高的端口密度和整體系統成本節約。QSFP28QSFP28 (quad small form-factor pluggable 28)適用于100G的應用程序。它提供了4個高速差分信號通道，數據速率從25 Gbps到可能的40 Gbps不等，最后滿足100 Gbps以太網(4×25 Gbps)和100 Gbps無限帶寬增強數據速率(EDR)的要求。請注意，QSFP28可以實現4x25G和2x50G的叉分連接，也可以實現1x100G的連接，具體取決于所使用的收發器類型。



                                                                                                SFP與SFP+， SFP28與SFP+，QSFP與QSFP28, SFP28與QSFP2對比分析一覽無疑


                                                                                                SFP vs SFP+:

                                                                                                相同的尺寸，不同的速度和兼容性SFP和SFP+收發器，兩者在大小和外觀上幾乎相同。這使得設備制造商可以重用現有的SFP物理設計，用于帶有SFP+端口的網絡(luò )交換機。至于區別，很明顯的一點是他們支持不同的傳輸速度，SFP高達4 Gbit/s，而SFP+是10Gbit/s。此外，它們符合不同的規格。SFP基于SFF-8472協議，SFP+符合SFF-8431和SFF-8432。


                                                                                                在SFP與SFP+的兼容性方面，SFP+端口通常接受SFP光學，但速度降低了1 Gbit/s。SFP+收發機不能插入SFP端口，否則會(huì )損壞產品或端口。


                                                                                                SFP28 vs SFP+:

                                                                                                SFP28是SFP+的升級版本，SFP28已經升級到每個lane處理25 Gbit/s。它們使用相同的形狀因子，并且SFP28和SFP+連接器的pinouts是匹配兼容的。所以SFP28將與SFP+光學系統一起工作，但是速度會(huì )降低10 Gbit/s。如果SFP+模塊的SFP28端口可以設置為10G傳輸，則SFP+模塊可以很好地與網絡(luò )交換機上的SFP28端口配合使用，否則SFP+模塊無法工作。在銅纜方面，與SFP+版本相比，SFP28銅纜具有更大的帶寬和更低的損耗。


                                                                                                SFP28 vs QSFP28:

                                                                                                根據不同的原則工作雖然它們的名字中有一個數字“28”，但是SFP28和QSFP28收發器實際上采用了不同的尺寸和工作原理。

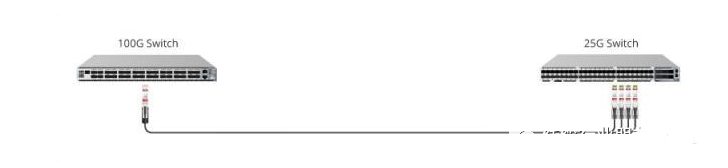

                                                                                                SFP28只支持一個25Gbit/s的信道，而QSFP28支持4個獨立的25Gbit/s的信道。它們都可以用于100G網絡(luò )，但是SFP28是以QSFP28的形式應用于SFP28的斷接電纜。下面顯示了100G QSFP28到4x SFP28 DAC的直接連接。


                                                                                                QSFP+ vs QSFP28:

                                                                                                不同的速度有不同的用途QSFP+和QSFP28收發器集成了4個發射和4個接收通道，大小相同。此外，QSFP+和QSFP28的產品系列都包括收發模塊和DAC/AOC電纜，但速度不同。QSFP+模塊支持1x40gbit/s, QSFP+ DAC/AOC電纜支持4x10Gbit/s。QSFP28模塊可以傳輸100 Gbit/s的數據，QSFP28 DAC/AOC電纜可以運行在4x 25 Gbit/s或2x 50 Gbit/s。請注意，通常QSFP28模塊不能突破成10G鏈接。但是在QSFP28端口中插入QSFP+模塊是另一種情況，如果開關支持(如何在QSFP28 100G端口上實現4x 10G模式，請訪問QSFP28 100G端口播放40G,25G和10G)。在這種情況下，QSFP28可以像QSFP+收發模塊一樣突破4x10G。




                                                                                                總結概況：

                                                                                                SFP與SFP+、SFP28與SFP+、QSFP+與QSFP28在不同類型的收發機上的差異在本文中都有明確的闡述，盡管其中一些共享相同的設計，但它們是為不同的數據速率而設計的。從比較中可以看出，光收發器發展的主要驅動力是需要用較小的形狀（form-factor）獲得更高的帶寬速率。例如，在相同的形狀（form-factor）中，QSFP28比QSFP+提供更多的帶寬。
