                                                                                                福祿克Fluke 115C和Fluke 117C萬用表維修案例

                                                                                                這種萬用表一般都是單片機內部的程序控制顯示的，這個F117萬用表內部電路簡單。功能集成化了，里面三片IC，一片 U1作用是 A/D變換，真有效值測量，非接觸電壓檢測。U2是M430F448單片機做顯示部分控制和模擬條顯示，還有一片14腳的， CD4069作用是驅動蜂鳴器發聲。U1是做測量的，也就是說，被測的電壓信號，電流信號，經過分壓排阻，和分流電阻，進行分壓，分流以后，在進入U1進行A/D變換.


                                                                                                把模擬信號變成數字信號以后在送給U2，430單片機，顯示，這里430單片機不是A/D變換，而是控制液晶屏顯示，和模擬條，同步顯示，而這個U1還有的作用就是真有效值測量，也就是說這個芯片內部集成了，真有效值轉換IC，被測交流電壓信號經過分壓排阻分壓以后，衰減到U1的滿量程電壓范圍內，在經過U1內部的真有效值轉換，變成直流電壓，在經過U1內部的a/d轉換器進行a/d轉換把模擬電壓變成數字信號然后在送給U2,通過U2，430單片機控制顯示出結果。

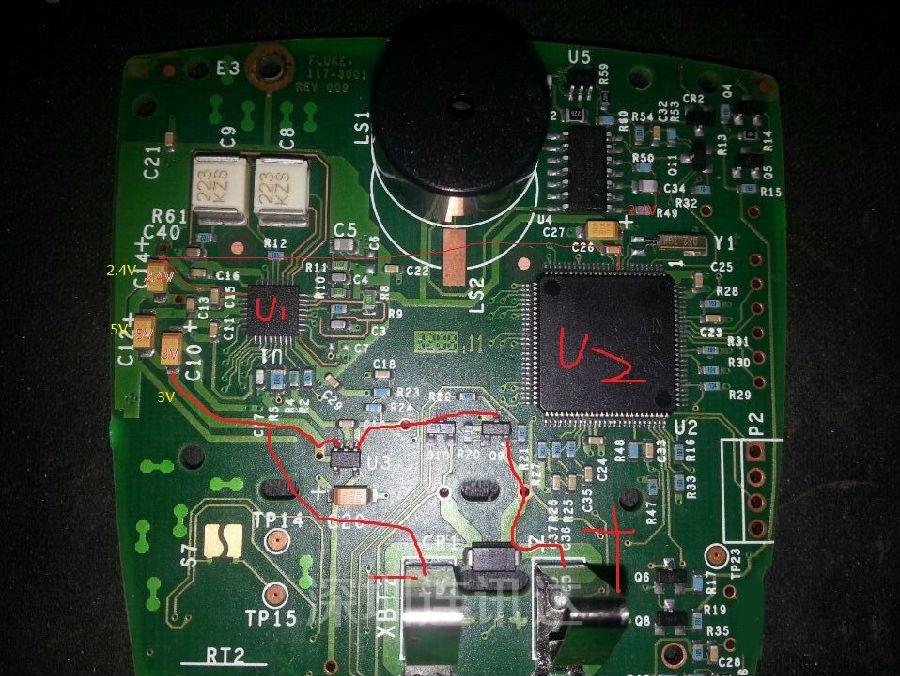

                                                                                                總結來說，功能部分的控制是在于U1，因為這顆芯片集成化很高。他集成，真有效值，非接觸電壓，AD變換，原理是一樣，也是把被測信號變成電壓信號來測量。在經過430單片機控制顯示，和模擬條顯示。在這里，U3，那個五角的集成塊，是電源。他的作用是把電源電壓9V，進行穩壓,降壓以后給U1和U2供電的。所以U3那個五角的小IC掛掉，整個萬用表就不通電了。此時你在U1外圍的三個電容上測不到三組電壓。2.4V 5V 3V，有條件測量一下，這個電壓的正常與否，直接斷定U1是否正常工作，其中， 2.4V電壓作為U1和U2的通信電壓，如果這個2.4V電壓不正常，為0V，或低于1V，那么萬用表要么是不開機，要么是開機報錯。


                                                                                                帶程序的萬用表，會(huì )遇到開機報錯， ERR。2.4V電壓接近0V，有幾個原因，要么是U3到U1部分有斷線，要么是U1虛焊，要么就是外圍的電容擊穿（幾率?。?。要么就是U1集成塊擊穿，把2.4V電壓拉低了。但是說，如果遇到開機，丟筆畫，或模擬條不顯示，或者是顯示和模擬條不同步的問題，則問題就出現在U2上面了。因為U2 430單片機是控制模擬條和顯示的，U2外接晶振如果有問題，可能會(huì )造成不同步、丟筆畫的問題，比較少，因為只要，一般屏幕沒問題的話，多數都不會(huì )丟筆畫。


                                                                                                總結一點就是說，對于福祿克Fluke 115和FLuke 117系列的萬用表維修而言


                                                                                                如果是功能問題，比如某個功能不能使用，排除外圍問題，排除保險，分壓排阻，保護元件的原因， 就是U1的問題，因為剛剛說了U1是做測量的，并且U1集成化很高，壞的幾率也大。如果是顯示部分的問題，那就是在U2，包括U2的外圍，但外圍也很少壞，多數430外圍壞的多也就是晶振，顯示部分模擬條不顯示或者是 不同步，如果晶振沒問題，那就是430的問題，或者是不顯示。但如果整個萬用表不通電，那就是電源部分的問題了，多數是U3斷線或U3壞掉，造成U3沒法給U1和U2供電。


                                                                                                蜂鳴器這塊，115 117這類萬用表蜂鳴器這塊是采用，4069驅動蜂鳴器，一般如果蜂鳴器本身沒問題，引腳也沒脫焊。如果蜂鳴器不響多數就是4069壞掉，造成的。




                                                                                                由于這款萬用表沒圖紙，在維修的時候，測試點也比較難找，所以，一般維修都是靠經驗，只要U1的工作電壓不滿足，萬用表不能開機，2.4V， 3V  5V，  而U1和U2電源來自U3，U3壞掉，整個儀表不能通電，所以一般掌握這個技巧，對于這種智能萬用表，電路簡化來說，比較好修。但是一般如果U1工作條件滿足的話萬用表是可以開機的，但如果功能部分出現問題，問題還是在U1集成塊上面。我的維修思路就是，功能部分的故障查U1，顯示部分的故障查U2。
