                                                                                                解讀您網線Fluke測試報告

                                                                                                解讀您網線Fluke測試報告。您的網線測試報告由我們的Fluke DTX-1800網線測試儀和相關的Fluke LinkWare軟件生成。為了解釋如何生成此測試報告，以及它上面顯示的值和圖形的含義，我們首先需要稍微觸及一下這些規范。


                                                                                                Fluke測試儀支持Cat 5e和6個跳線的兩套規格：TIA和ISO規格。ISO規范比TIA更嚴格。對于Cat6a跳線，測試儀僅支持ISO規格。我們將銷售符合TIA或ISO規格的網線; 在絕大多數情況下，我們的網線符合更嚴格的ISO規范。


                                                                                                回波損耗的規格限制與網線長度無關; 相同的通過/失敗限制適用于任何長度的網線。然而，串擾（NEXT）并非如此。串擾的規格限制隨長度而變化，對于較長的網線而言變得更加寬松。在距離的短暫變化范圍內，極限的變化很小，Fluke建議我們測試一個比測試網線稍長但不短的限制。然而，任何實際失敗的網線“通過”的可能性都被Fluke建立在這些極限集中的誤差參數范圍，并將提醒測試操作員（并在測試報告中顯示）測試是在測試者的統計誤差范圍內（因此不是鐵的某些通過）。我們不會(huì )出售網線，除非它產生的誤差范圍之外的測試結果遠遠大于相鄰極限集之間的差異。如果Cat 6或6a跳線超過20米，我們將針對20米標準進行測試，因為我們沒有為更長的網線編寫“限制設置”。

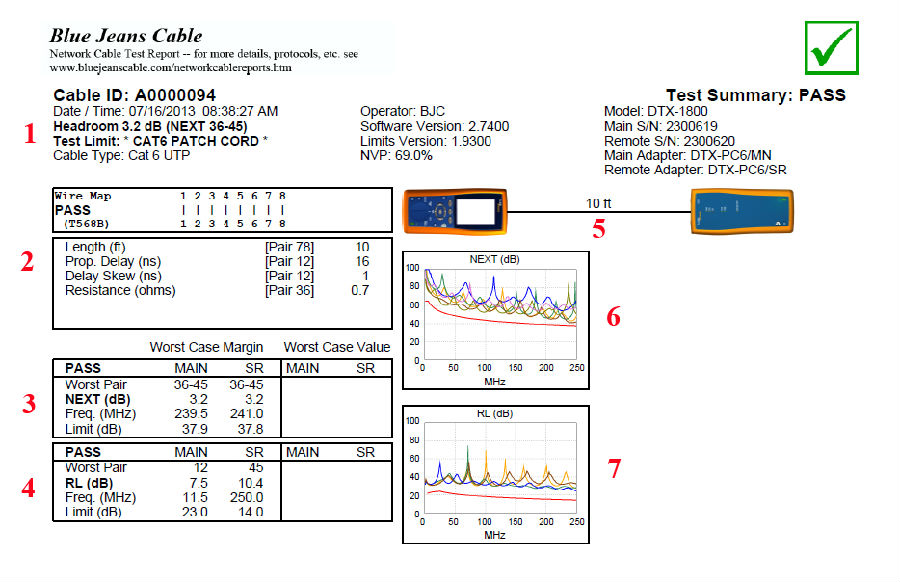

                                                                                                這是一個示例測試報告，其中一些最重要的項目用于解釋。




                                                                                                1、測試限制：

                                                                                                這是以米為單位的長度，計算了測試中使用的規格限制。它應始終等于或超過網線的實際長度，并代表Fluke測試儀具有一組編程限制的下一個更長的網線長度。


                                                                                                2、長度，延遲，偏斜和阻力表：

                                                                                                該表顯示了測試儀對網線長度的估計（可能與實際長度不同 - 這個數字是通過測量電延遲來估算的），傳播延遲（即信號從信號中獲取的時間長度）網線的一端到另一端），以納秒為單位，延遲偏斜以納秒為單位（傳播延遲從一對到另一對的最大差異），以及一對以歐姆為單位的電阻（不要與網線的特性阻抗相混淆，它始終處于或接近100歐姆）。


                                                                                                3、串擾（NEXT）表：

                                                                                                該表確定了網線中最差的近端串擾（NEXT）結果。串擾是其中一個數據對上的信號在另一個數據對上引發信號的趨勢 - 這種現象在模擬世界中有時會(huì )導致您在使用電話時在后臺隱約聽到另一個對話。在網線中的每個可能的對/對組合之間測試串擾，并且從“主”和“遠程”測試器單元測試串擾，每個的結果分別在“MAIN”和“SR”列下報告。右側的“最壞情況值”表在跳線測試中始終為空白。


                                                                                                “最糟糕的一對” - 該線顯示，參考連接器引腳分配，哪組對表現出最差的串擾。這里經常（盡管不總是），將是36對和45對，因為36對必須被分開，因為它被端接到非相鄰的引腳，并且位于連接器中的45對的正上方或下方，使這兩對更容易相互串擾。以下三行將顯示網線規格的凈空高度，以及凈空最窄的位置。


                                                                                                 “NEXT（分貝）” - 該行未顯示實際的NEXT（近端串擾）值; 相反，它顯示了以dB為單位的最小余量，測得的NEXT值超過了測試極限。在這種情況下，最差的結果比所需的規格好3.2 dB。串擾隨頻率而變化，可接受的串擾限制也隨頻率而變化，并且該最小值可以在測試范圍內的任何頻率下發生。在測試范圍內的其他地方的串擾性能總是至少同樣好，并且在許多點上將比這個值好得多。注意，NEXT表示為正值，并且該值越高，串擾水平越低; 該值表示預期信號電平超過串擾電平的dB數。這導致看起來像“


                                                                                                 “Freq。（MHz）” - 該行顯示以兆赫為單位的頻率，其中出現上面一行所示的最差NEXT余量。主要和遠程單元獲得了類似的結果，最差頻率在一個方向上為239.5 MHz，在另一個方向上為241.0 MHz。


                                                                                                 “Limit（dB）” - 此行顯示所示頻率下NEXT的限制（以dB為單位）。將此值添加到NEXT（dB）線上顯示的邊距將告訴您在測試網線中該頻率下NEXT的實際值（以dB為單位）。


                                                                                                4、回損表：

                                                                                                該表確定了網線中用于回波損耗性能的最差對，并顯示該對的最差通過裕量與規格的回波損耗限值?；夭〒p耗是由于線路阻抗變化導致的網線中的信號引起的損耗。


                                                                                                 - “最差對” - 再次參考連接器引腳分配，顯示哪一對具有相對于規格限制的最小回波損耗裕度。


                                                                                                 “RL（dB）” - 與上面相應的NEXT表一樣，該值不顯示回波損耗值，但顯示了最壞的一對在最差頻率下超過測試極限的dB數。在這種情況下，根據是使用主數據還是遠程數據，最小邊距為7.5（主）或10。


                                                                                                 “頻率（MHz）” - 回波損耗隨頻率變化很大，這表示測得的回波損耗最接近允許極限的頻率。正如您所看到的，在這種特殊情況下，最小的余量發生在非常不同的頻率（11.5和250 MHz），具體取決于是否咨詢了主要或遠程測試單元，但在這兩種情況下，保證金都非常出色。


                                                                                                 “限制（dB）” - 該行顯示了相關頻率下回波損耗的允許限值。此數字加上“RL（dB）”行中顯示的余量，為您提供“Freq。（MHz）”行頻率下網線的測試回波損耗值。再次，就像串擾一樣，數字可能看起來是向后的：如果限制為20 dB，這意味著測試值應超過20 dB以通過規范，而不是更少，因為更高的dB值意味著更少的回波損耗，不多。為了使事情稍微有點混亂，有些人用負dB表示這些RL數字，這意味著它們與正dB表示完全相同 - 如果您遇到需要RL負值的規范，請牢記這一點。這些限制和測量完全相同，但符號相反。在里面 ”


                                                                                                5、長度估計

                                                                                                這里，如左邊的表格，是基于信號通過它的時間估計的網線長度。這些估計通常相當接近但可能與測量的物理網線長度不同。


                                                                                                6和7、 NEXT和RL圖：

                                                                                                這些圖表顯示了NEXT和回波損耗值，以dB為單位，因為它們隨頻率變化。水平軸是頻率（Cat 5e將達到100 MHz，Cat 6將達到250 MHz，Cat 6a將達到500 MHz），垂直軸為dB。在每種情況下，相對平滑，較低的紅色跡線顯示測試極限，并且上面的不均勻，凹凸不平的彩色跡線顯示六對組合（對于NEXT）或四對（對于RL），每個具有不同的顏色。只要配對和配對組合的跡線保持在適用的限制線以上，網線就會(huì )通過規范。


                                                                                                你可能會(huì )懷疑，在看這些時，有一件事就是為什么它們如此笨重。除了像限制標記那樣平滑，均勻的曲線，顯示網線實際NEXT和RL的跡線往往具有峰和谷，在大多數情況下，在圖中以規則的間隔重復。造成這種情況的原因可能有很多，但主要原因是信號通過網線傳播時最大的“事件”是阻抗凸點，并伴隨著導體在連接器處的重新定向（導致串擾增加）每一端。因為在這些點處存在反射，所以網線傾向于以與網線的物理波長相對應的頻率“振鈴”，這意味著不僅在該頻率處將存在回波損耗尖峰，但是在它的所有諧波倍數。在較長的網線中，這些尖釘往往不如較短的網線那么突出; 只要它們不會(huì )導致網線超過NEXT或RL的規定限制，它們就不會(huì )引起關注。
