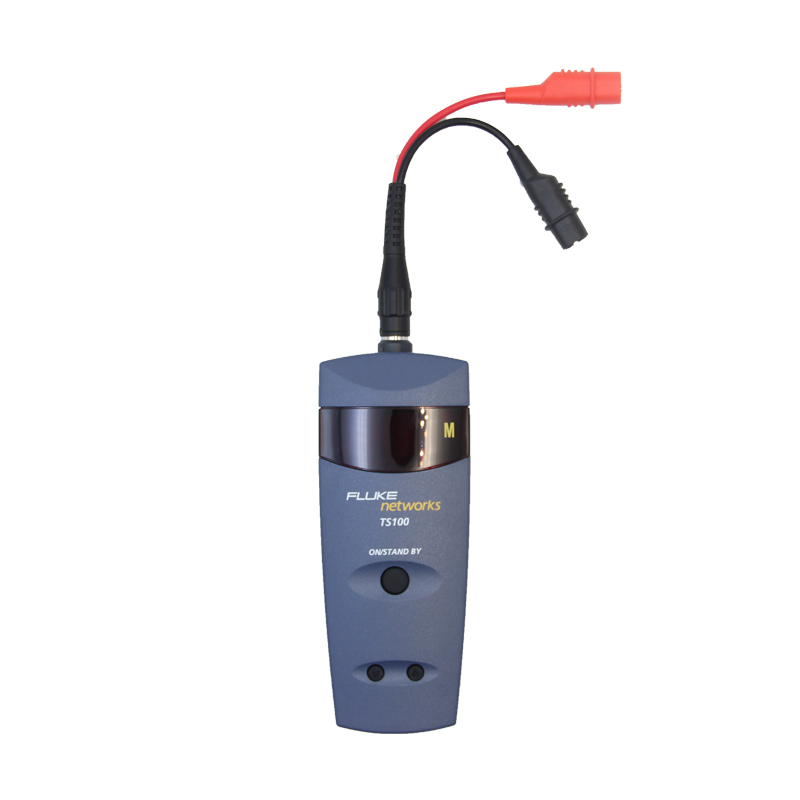

Fluke TS? 100 Cable Fault Finder線纜故障定位儀

一款使用方便的電纜故障定位儀、電線和電纜管理器及音頻發生器。

在長達 3,000 英尺（915 米）的兩條或更多導線上工作
立即從任何線對的一端測量開路距離或故障
擁有SmartToneTM 技術的音頻發生器可有效識別線對
測量線軸上的線纜距離
可在設備“打開”時持續測量
顯示距離讀數而不是波形
大型、高亮度 LED 屏幕
一鍵操作
高壓檢測
防潮
其他連接線也可用于同軸電纜（F 連接器）和其他應用

查看更多

咨詢熱線： 13410391245

產品概要

這是一種易于使用、經濟實惠的三合一工具，將故障定位儀、電纜和電線管理器和采用 SmartTone? 技術的音頻發生器集于一體。

從任何兩條或更多導線的一端，您可測量長達 3,000 英尺（915 米）的距離。TS 100 線纜故障定位儀可輕松地發現到電線、電話線、安全絲和同軸電纜上的開路或短路的距離。Results appear as a distance reading rather than a waveform, so it's perfect for technicians unfamiliar with Time Domain Reflectometery (TDR) fault locator.

發現并解決線纜故障問題，無需拉新線或盲目地破墻尋找。Intermittent faults are easier to find because the cable fault locator unit constantly measures while "On".

TS 100 線纜故障定位儀是管理卡車和倉庫中的線纜庫存的理想工具，借助該定位儀，您可以快速的評估需求并更精確的管理線纜庫存，從而能夠準確地為作業出價。

配備SmartTone 技術的 TS 100 線纜故障定位器可為您提供 5 種獨特的音頻，即便在靠近帶電的線纜時，也可以準確地識別導線和線對。

將電線接觸到一起并且立即縮短線對的遠端時，SmartTone 技術將改變產生的音頻的節奏。您通過探頭聽到的音頻變化可以有效驗證線對是否正確。

如果意外夾到帶電的線對（不超過 250VAC）上，線纜故障定位器中的電壓檢測將立即發出一聲警報。
型號及配件

型號

26500390

TS100 套件配備工具盒、BNC 到 ABN 線纜

26500500

TS100，帶 BNC 到香蕉插頭到 ABN

26500610

TS100 公制線纜故障查找工具，帶 BNC 到鱷魚夾

配件

26501200

TS100/TS90 軟線，BNC 至 F（公頭）

26501700

TS100/TS90 軟線，BNC 至香蕉插頭至 ABN 接頭

26501600

TS100/TS90 軟線，香蕉頭

26501160

TS100/TS90 軟包，帶皮帶夾

26501100

TS100/TS90 連接線，BNC 到鱷魚夾
技術指標

通用技術指標

電源

4 個 AA 堿性電池，提供 50 小時的操作。

反接電池保護

如果電池接反，將不會損壞測試儀。

輸入保護

250 v rms ac，連續或斷斷續續

潮濕

如果測試儀暴露在水中，并且可能進了一些水，仍然不會損壞。有關防潮的信息，請參閱“維護”章節。

阻抗范圍

35 Ω 到 330 Ω，在此范圍內自動補償。不能正確測試阻抗超出此范圍的線纜，并且可能產生奇怪或錯誤讀數。

最大長度

某些線纜類型最長為 2500 英尺；大多數電纜類型最長為 2000 英尺；高損耗電纜最長為 500 英尺。如果線纜太長，致使不能正確測量，測試儀將顯示 –Err。

典型最大線纜長度

2500 英尺：CAT-5 雙絞線對 2000 英尺：12/2 ac 導線 1000 英尺：RG-6/U TV 同軸電纜 500 英尺：RG-174/U 同軸電纜

最小長度

無最小長度，最小非零讀數為 2 英尺

長度精確度

不到 10 英尺的線纜為 ±2 英尺，超過 10 英尺和不到 200 英尺的線纜為 ±5 英尺，超過 200 英尺的線纜為 ±3 % 和±5 英尺

高壓檢測

超過 5 V rms 的交流電壓將觸發高壓警告。

測量速率

每秒多達 4 次完整測量，根據線纜尺寸和均勻性，降至每次測量 2 秒。

VOP

可調整，從 -20- 到 -99-，在斷電時保持不變。更換電池時，默認為 -66-

測量技術

帶 50 Ω 驅動阻抗的時間域反射計 (TDR)，6 V 最大脈沖高度

電量不足

當電池電壓低于 4.1 V 時，電量指示器會閃爍

音頻接入

幅度為電池電壓的 80 % 時大約為 1 kHz?？勺兊念l率和節奏。線纜條件從其它條件變為“正常-開路”時，音頻特性也變化。

電纜類型

實際上為所有兩個或更多導線

溫度范圍

工作存儲

32 °F 至 131 °F（0 °C 至 55 °C）-40 °F 至 158 °F（-40 °C 至 70°C）

濕度

操作時：

0 % 至 80 %

存放

0 % 至 100 %

重量

1 磅

認證和合規

CAN/CSA-C22.2 No. 60950-1-03 CAN/CSA-C22.2 No. 1010.1-92 CSA-C22.2 No. 1010.1B-97, UL/ANSI 3111-1
