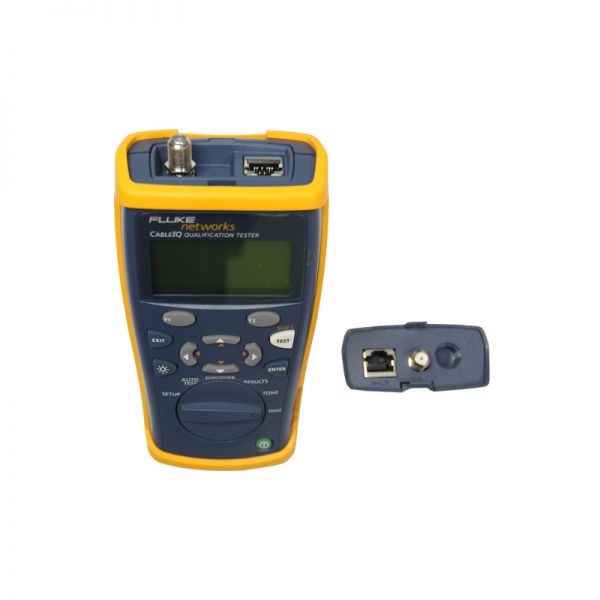

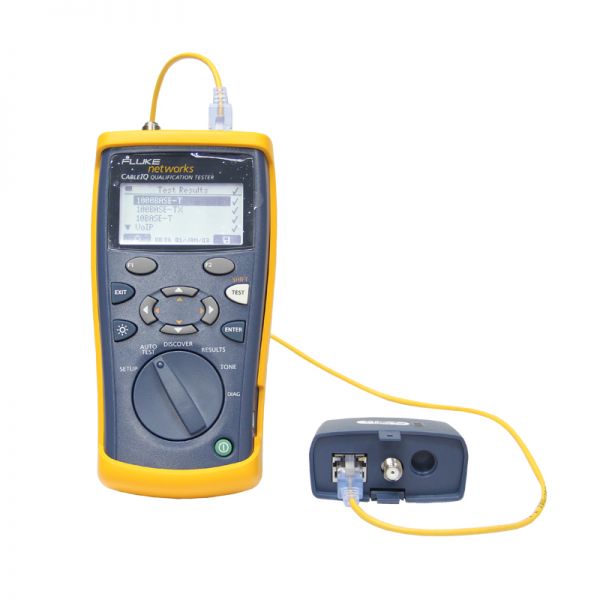

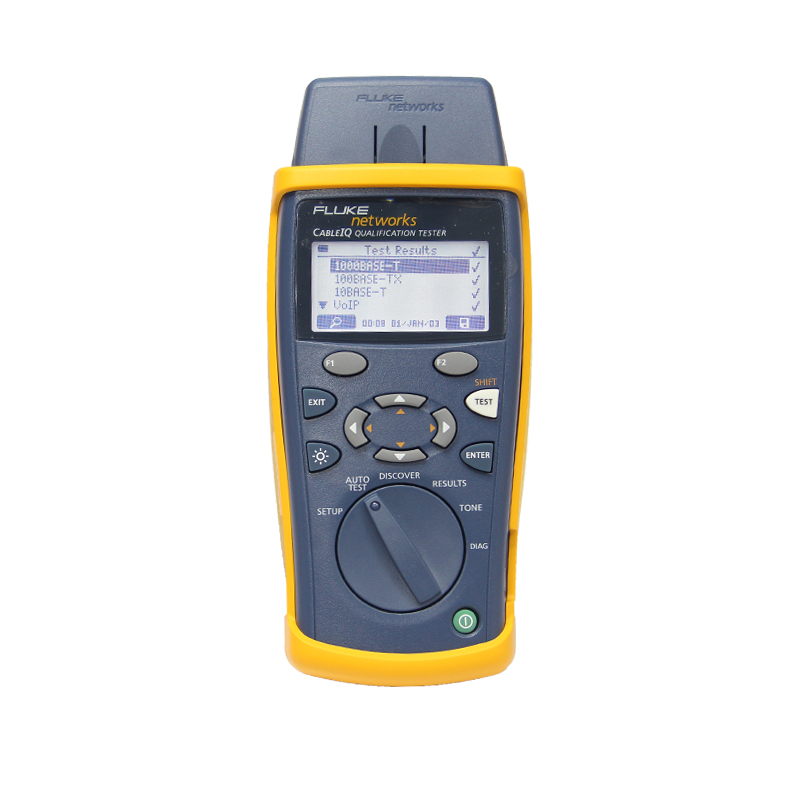

福祿克Fluke CableIQ?電纜鑒定測試儀

                                                                                                福祿克Fluke CableIQ? 電纜鑒定測試儀可以鑒定 Ethernet 網絡(luò )布線速度（10/100/1000/VoIP）并排除其故障。CableIQ 鑒定測試儀是網絡(luò )技術人員的入門級布線帶寬測試儀。藉此 Ethernet 網絡(luò )光纜測試儀，即使是新手也能看到現有的布線能支持什么速度，并能快速將布線與網絡(luò )問題分開，發現所有光纜遠端的情況。這意味著網絡(luò )技術人員可以快速地排查故障，減少通話時間，通過更好地利用現有的基礎設施而節省費用。

                                                                                                • 在實時網絡(luò )上運行，以便提供以太網交換機檢測和設備配置

                                                                                                • 評估網絡(luò )容量 (10 Meg、100 Meg、1 Gig) ，以確定對 VoIP、數據和視頻的支持

                                                                                                • 先進的故障診斷；插入損耗、串擾、噪聲問題

                                                                                                • 核心故障診斷功能；長度、到故障點的距離、圖形化接線圖、開路、短路、以太網供電 (POE) 檢測

                                                                                                • 測試所有銅布線介質：雙絞線，同軸電纜和音頻

                                                                                                • 使用數字音頻技術定位并追蹤線纜需要 IntelliTone 200 數字探頭（CIQ-KIT 中隨附）

                                                                                                • 驗證并排除工業 Ethernet 布線故障

                                                                                                查看更多
                                                                                                咨詢熱線： 13410391245
                                                                                                在線咨詢
                                                                                                • 產品概要

                                                                                                  網絡(luò )技術人員深入查看布線帶寬

                                                                                                  CableIQ 鑒定測試儀是網絡(luò )技術人員的入門級布線帶寬測試儀。藉此 Ethernet 網絡(luò )光纜測試儀，即使是新手也能看到現有的布線能支持什么速度，并能快速將布線與網絡(luò )問題分開，發現所有光纜遠端的情況。這意味著網絡(luò )技術人員可以快速地排查故障，減少通話時間，通過更好地利用現有的基礎設施而節省費用。


                                                                                                  減少多達 30% 的問題上報率

                                                                                                  CableIQ 鑒定測試儀具有強大的網絡(luò )故障處理能力和直觀的界面，使一線技術人員能夠識別和排除網絡(luò )基礎設施內的各種問題。端口是否激活？雙工設置是否匹配？是網絡(luò )問題還是 Ethernet 光纜問題？Ethernet 光纜能否支持所需的網絡(luò )帶寬？CableIQ 網絡(luò )測試儀是一款專用的 Ethernet 光纜測試儀，在故障問題上報到上一級之前，唯有此測試儀能夠解決所有這類問題，可減少問題逐級上報率高達 30%。


                                                                                                  帶寬鑒定

                                                                                                  當您在 IP (VoIP) 或千兆以太網上部署語音時，您需要確?，F有的布線將支持新設備的帶寬要求。您的布線已獲認證，但是移動、添加和變動使許多鏈路不能以期望的速度運行。CableIQ 快速顯示一條鏈路（包括跳線）是否符合語音、10/100BASE-T、VoIP 或千兆網的要求。在升級之前了解布線的帶寬能力，可防止將來出現大量的停機時間，也可防止工時浪費在不必要的故障排除。




                                                                                                  電纜故障排除

                                                                                                  插入任何電纜、接線板或墻壁插座，即可看到電纜細節（長度或布線圖）和遠端設備細節（速率和雙工設置）。一系列的電纜和網絡(luò )測試功能幫助您定位連接故障。例如，如果檢測模式顯示雙工設置已匹配但故障依然存在，則需要運行自動測試，以查看布線是否能支持所需要的帶寬。如果鏈路不合格，CableIQ 則會(huì )提供布線性能故障（如串繞或較大的阻抗變化）的本質和位置詳細信息。配備了 CableIQ，您的技術人員可縮短一半的電纜故障排除時間，更快地完成故障單。




                                                                                                  騰出 10% 或更多的交換機端口

                                                                                                  CableIQ 的發現模式可準確地顯示任一電纜遠端的狀態。在交換機上，請每次測試一條電纜。您能迅速看到電纜遠端是開路狀態，還是已連接到了 PC。 或者使用該工作站的 CableIQ 集線器閃爍功能，來顯示對應的交換機端口 LED。您可能會(huì )很吃驚地發現您可以騰出多少個未使用的端口，并用 CableIQ 對它們重新進行部署。


                                                                                                  從一個地點，就可確定所有安裝線纜布線的位置。




                                                                                                  將遠程 ID 附在不同的地點，然后從分配中心或配線間進行多纜測試。CableIQ 可提供布線圖、線對長度、故障距離和每個已測試布線鏈路的遠程 ID 號碼。


                                                                                                  智能 Wiremap

                                                                                                  智能布線圖測試長度、短路、串繞線對或開路，并顯示故障所在的直觀圖形界面。




                                                                                                  以高精度定位電纜和導線

                                                                                                  CableIQ 支持 IntelliTone 數字音頻：

                                                                                                  • 比市場上的任何其它工具更容易發現電纜，跟蹤精確度更高

                                                                                                  • 在一個實時網絡(luò )上安全地發出音頻并追蹤

                                                                                                  • 提供兩個數字音頻和四個模擬音頻

                                                                                                  • 以 IntelliTone 電纜映射為特色；在追蹤以后，使用 IntelliTone Pro 探針200 核實布線圖




                                                                                                  為一線技術人員配備易用工具

                                                                                                  直觀的用戶界面和圖形顯示可指導用戶，用戶只需很少或無需培訓。

                                                                                                  • 旋鈕使學習和操作簡單明了，您隨時都對所選的測試模式心中有數。

                                                                                                  • 便攜、輕量、堅固的適于人體的設計，方便現場使用

                                                                                                  • 四節 AA 電池 - 持久電池壽命，可進行幾個星期的測試

                                                                                                  • 遠端適配器還可作為防護端蓋。


                                                                                                  客戶引述：“我把 CableIQ 給了我們的三級技術人員。他們只用了兩分鐘來查閱各種可用選擇，即啟動了該設備并且開始測試?！?/p>

                                                                                                  —電信分析師


                                                                                                  CableIQ 工具包選擇

                                                                                                  要提升擁有 CableIQ 的價值，請選擇我們提供的專門工具包之一。每種工具包適用于特定工作環境中的鑒定測試。繼續閱讀各工具包的詳細說明。


                                                                                                  CIQ-KRQ, CableIQ 住宅鑒定器工具

                                                                                                  CableIQ 住宅鑒定器工具包 (Residential Qualifier Kit) 專為需要記錄布線系統正確安裝并可靠執行的住宅安裝人員而設計。它可快速地鑒定家庭布線網絡(luò )，以支持語音、VoIP、10/100/1000 以太網和 CATV。它附帶有多種適配器，取代多種用于各種語音、數據、音頻/視頻、同軸電纜和安全線路的測試和故障排除工具。附帶的 CableIQ Reporter 軟件允許安裝人員迅速開始生成專業的測試報告。


                                                                                                  CIQ-KIT，CableIQ 高級 IT 工具包

                                                                                                  CableIQ 高級 IT 工具包專為使電纜鑒定作業效率提升而設計。它使用內置 IntelliTone 200 探針以快速、準確地查找電纜，即便在實時網絡(luò )上也一樣有效。它還附帶有六個智能電纜 ID，可在較短時間內執行大量的鑒定測試。每個智能 ID 均能執行簡單的布線圖測試或完整的鑒定測試。無需回到配線板即可執行多達 7 項鑒定測試。堅固型便攜包可用于方便地將工具在作業之間移動。


                                                                                                  CIQ-FTKSFP，銅和光纖技術人員工具包

                                                                                                  銅和光纖技術人員工具包專為處理銅纜和光纖網絡(luò )的 IT 專業人員而設計。它不但可以提供高級 IT 工具包的所有優勢，還可提供使用 Simplfiber Pro 功率計和光源測試及驗證光纖鏈接的方式。


                                                                                                  什么是鑒定測試儀？

                                                                                                  鑒定測試儀是一類新的測試儀，用于滿足網絡(luò )技術人員對升級到更高網速和解決連接故障問題的新需求。鑒定測試儀，如 Fluke Networks 的新 CableIQ 鑒定測試儀，可確定現有的布線鏈路是否能支持某些網絡(luò )速度和技術。這與認證測試儀不同，如 DTX CableAnalyzer 可確保布線安裝符合 TIA/ISO 性能標準，也不同于基本的驗證測試儀，如 MicroScanner Pro 可檢測線纜是否連接正確。


                                                                                                  鑒定測試儀使網絡(luò )技術人員能夠執行一系列的故障診斷步驟，從而更好地將布線問題與網絡(luò )問題分開。例如，排除網絡(luò )連接故障的第一步可能是要檢查所連接設備的速度和雙工設置。如果測試儀顯示設置匹配，但問題仍然存在，則可執行鑒定測試。執行鑒定測試可使技術人員識別故障原因是否是布線帶寬不足。了解布線帶寬能力可使您更快地解決故障單，并有助于確保無縫升級到更高的網速。


                                                                                                  為作業選擇正確的工具

                                                                                                  在下列情況中，使用鑒定測試儀： 如果您是一名網絡(luò )技術人員，并且需要了解現有的布線是否支持您的 1000BASE-T 網絡(luò )，鑒定工具就是正確的選擇。如果您需要解決連接問題，并將布線問題與網絡(luò )問題分開來，則鑒定儀就是完美的解決方案。如果您有一個現有的網絡(luò )，并且正在做小的添加、移動和變更，或正在設置一個臨時網絡(luò )，只需要它符合特定的網絡(luò )技術時，鑒定工具也是一個好的選擇。


                                                                                                  在下列情況中，使用認證測試儀： 如果您是一位商業安裝人員或網絡(luò )所有者，需要證明所有的布線都是正確安裝且符合 TIA或ISO 的鏈路規格，您就必須對它進行認證。如果您需要進行故障排除，并且需要根據 TIA 或 ISO 標準，明確地表明所測試的鏈路不符合 5e 或 6 類性能要求 ，您的選擇當然應該是認證工具。如果您混合使用光纖和銅纜，且經常需要對兩種線纜進行測試，線纜認證工具則是必要的選擇。


                                                                                                  要想獲得制造商的保修和經濟賠償，認證符合 TIA/ISO 標準是您正確的選擇。否則，安裝人員必須對安裝的性能負責，這可能相當昂貴。例如，一個大型的 1000 鏈路安裝可能相當于一個 100,000 美元的項目，如果沒有制造商的保修，就會(huì )是很大的負擔。


                                                                                                  在下列情況中，使用檢驗工具： 任何進行拉扯、端接線纜操作或者進行基本的移動、添加和更換作業的技術人員，通常都使用檢驗工具。這些工具被用作查找連接和線對故障的第一道防線。

                                                                                                • 型號及配件

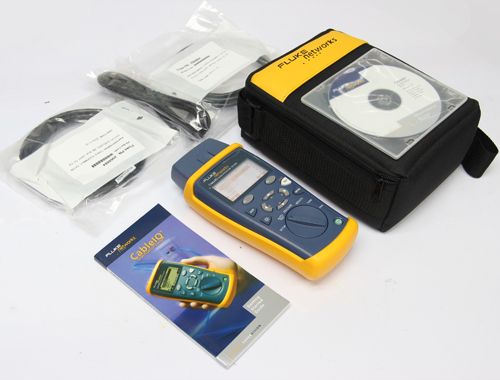

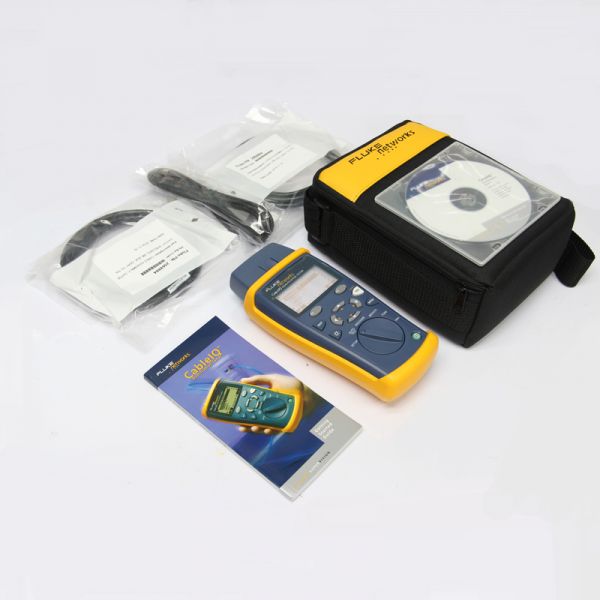

                                                                                                  CIQ-100

                                                                                                  CableIQ 電纜鑒定測試儀包含 CableIQ 和遠端適配器、CableIQ Reporter 軟件光盤、(2) RJ45-RJ45 跳線、USB 電纜、同軸 "F" 推入式適配器、用戶光盤和快速使用指南、(4) 節 AA 電池、軟攜箱

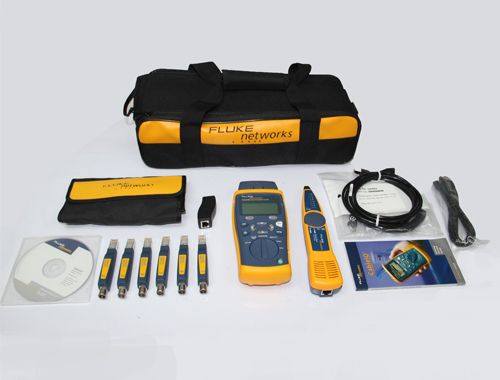

                                                                                                  CIQ-KIT

                                                                                                  CableIQ 高級 IT 工具包包括：帶遠端適配器的 CableIQ 主測試儀、CableIQ Reporter 軟件 CD、IntelliTone 200數字探頭、遠端 ID #2-7、(2) RJ45-RJ45 跳線、USB 電纜、同軸 'F' 推入式適配器、75 歐同軸跳線、RJ45/11 通用耦合器、RJ11-RJ11 跳線、所有者 CD 和快速入門指南以及 (4) 節 AA 電池、測試附件軟袋以及便攜箱。

                                                                                                  CIQ-KRQ

                                                                                                  CableIQ，RJ-45 跳線 (2)、RJ-11 跳線 (2)、裸線適配器、揚聲器連線適配器、同軸電纜、同軸 BNC 轉接頭、同軸 RCA 轉接頭、“鑒定合格”標簽 (50) 和一個軟質便攜包

                                                                                                  CIQ-IDK57

                                                                                                  CableIQ 遠端識別器套件包含遠端識別器編號5-7

                                                                                                  CIQ-RJA

                                                                                                  RJ45/11 模塊化適配器

                                                                                                  CIQ-COAX

                                                                                                  CableIQ 同軸適配器套件包含 F 型連接器、 BNC 和 RCA 連接器

                                                                                                  MICRO-DIT

                                                                                                  Micro IT 工具包便攜包

                                                                                                  CIQ-IDK24

                                                                                                  CableIQ 遠端識別器套件包含遠端識別器編號2-4

                                                                                                  CIQ-SPKR

                                                                                                  CableIQ 揚聲器線纜適配器

                                                                                                  CIQ-WM

                                                                                                  CableIQ 總機布線圖適配器（丟失或損壞部件的替換件）

                                                                                                  MT-8200-63A

                                                                                                  IntelliTone 200 探頭包括：IntelliTone 200 探針、RJ11 和 RJ 45 跳線、系索、快速使用指南以及 9 伏電池

                                                                                                • 技術指標

                                                                                                  支持的電纜類型

                                                                                                  UTP、STP、FTP、SSTP、RG6、RG59、音頻和安全

                                                                                                  質量驗證自動測試

                                                                                                  1000BASE-T、100BASE-TX、10BASE-T、VoIP、1394b S100、TELCO、僅布線圖、同軸電纜

                                                                                                  支持的測試

                                                                                                  布線圖、長度、電纜信號性能、數字音頻發生器、模擬音頻發生器、以太網端口檢測和識別、模擬電話檢測、閃爍端口燈、連通性、揚聲器測試、電纜故障檢測、視頻信號檢測。

                                                                                                  布線圖

                                                                                                  能查出單線故障，并可與最多七個遠程辦公室標識符結合，而支持 MultiMap 模式。成比例繪制至斷路點的導線長度。檢測線對串繞。

                                                                                                  發現故障

                                                                                                  測量干擾和阻抗，并與基于選定的鑒定測試而得到的適當的極限進行比較。檢測布線中大點源以及分布源的位置，如果它們足夠多以致應用不合格的話

                                                                                                  結果存貯

                                                                                                  最多存儲 250個鑒定測試結果

                                                                                                  電源

                                                                                                  電池類型：4 AA (NEDA 15A, IEC LR6) 堿性電池

                                                                                                  電池壽命

                                                                                                  20 典型使用時數，無背光

                                                                                                  支持的其它電池類型

                                                                                                  4 節 AA 相機鋰電池、NIMH、NICAD

                                                                                                  尺寸和重量

                                                                                                  7 英寸 x 3.5 英寸 x 1.75 英寸（17.8 厘米 x 8.9 厘米 x 4.5 厘米）1.2 磅（0.55 千克）

                                                                                                • 資料下載
                                                                                                  產品宣傳頁
                                                                                                  名稱 大小 版本 下載
                                                                                                  福祿克FlukeCableIQ?電纜鑒定測試儀產品彩頁 少于1Mb
                                                                                                  使用說明書
                                                                                                  名稱 大小 版本 下載
                                                                                                  福祿克FlukeCableIQ?電纜鑒定測試儀使用手冊 3.05Mb
                                                                                                  軟件
                                                                                                  名稱 大小 版本 下載
                                                                                                  福祿克FLUKE CableIQ導報告軟件CableIQ Reporter Software_V2.0 5.02Mb 2.0
