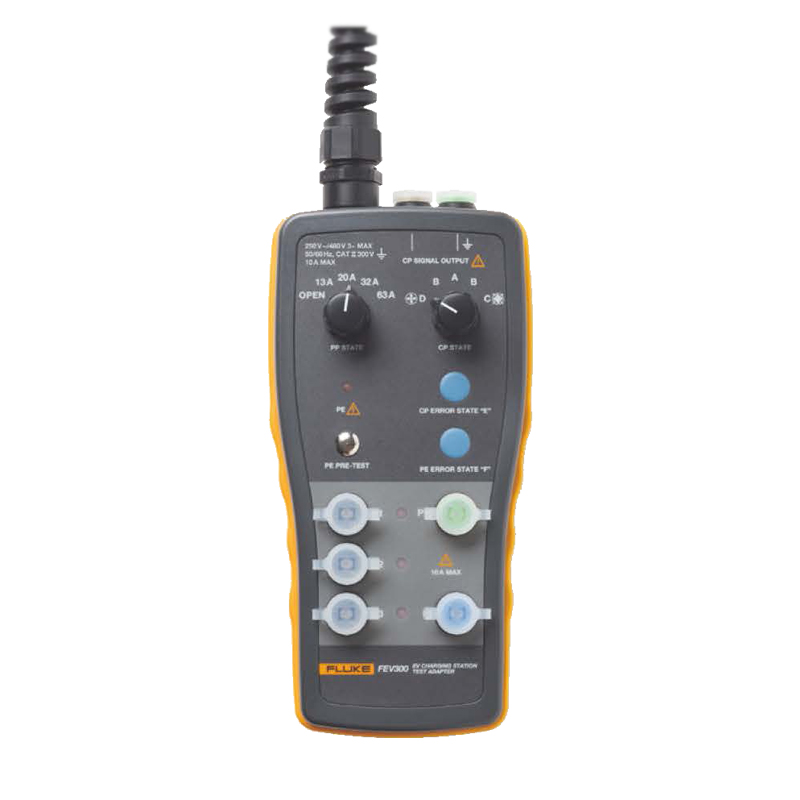

福祿克Fluke FEV300電動汽車充電樁測試適配器

                                                                                                福祿克Fluke FEV300測試適配器套件設計用于測試充電樁交流充電模式 3 的功能和安全性。該適配器可模擬電動汽車并打開充電循環(激活電壓/電流輸出),允許與相應的測試儀器配合執行測試,比如安裝測試器(例如Fluke 1664 FC)和/或示波器(例如 Fluke 120B 系列 Industrial ScopeMeter?)。您可以使用 FEV300 適配器套件,按照 IEC/EN 61851-1 和 IEC/HD 60364-7-722 標準來測試充電樁。

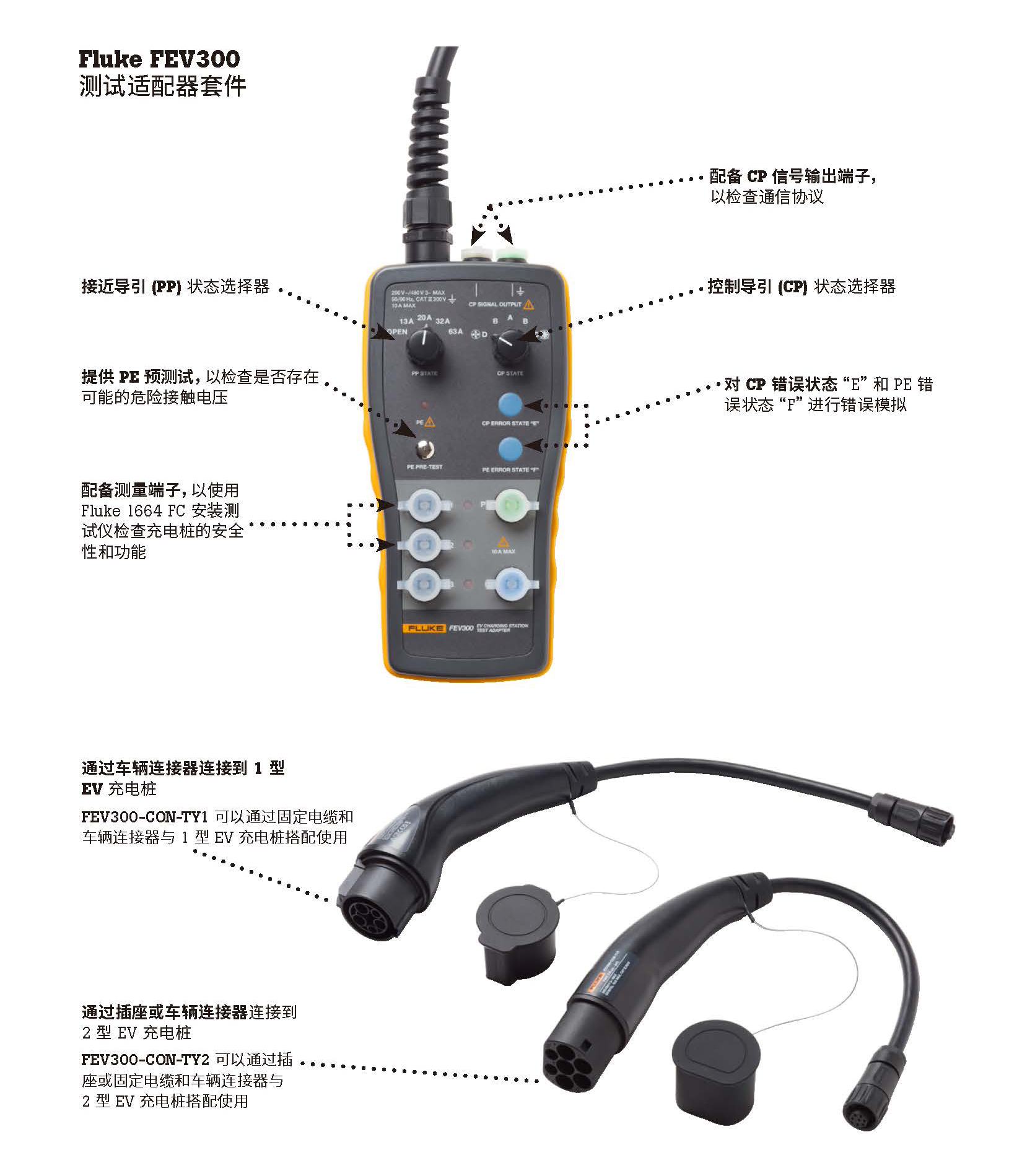

                                                                                                • 適合具有充電模式 3 的車輛充電樁

                                                                                                • 通過 2 型 EV 插座及 2 型和 1 型 EV 連接器安裝到充電樁上

                                                                                                • PE 預測試:通過此安全性功能,將測試 PE 導體是否可能存在對地危險電壓。

                                                                                                • 接近導引 (PP) 狀態(電纜模擬):通過 PP 狀態旋轉開關,該適配器可以模擬充電電纜的各種電流功能。

                                                                                                • 控制導引 (CP) 狀態(車輛模擬):通過 CP 狀態旋轉開關選擇器,可以模擬所有充電狀態。

                                                                                                • 通過三個 LED 指示燈提供單獨的相位指示,可輕松檢查充電輸出處是否存在電壓。

                                                                                                • 配備測量端子 L1、L2、L3、N 和 PE,以連接安裝測試儀等測試設備來執行安全性和功能測試。

                                                                                                • 兼容性:通過允許直接連接到 FEV 測量端子,集成到 Fluke 測試和測量工具產品組合。

                                                                                                • Fluke 1664 FC 可通過測量端子進行安全性測量:

                                                                                                  • 接地接頭

                                                                                                  • 絕緣

                                                                                                  • 環路/線路阻抗

                                                                                                  • RCD 跳閘測試

                                                                                                • CP 錯誤狀態“E”模擬

                                                                                                • PE 錯誤狀態“F”(接地故障)模擬

                                                                                                • 配備 CP 信號輸出端子,以檢查適配器(模擬電動汽車)和充電樁之間的通信。這可以由示波表 ScopeMeter? 或萬用表測量。電壓水平決定了充電模式,此 PWM(脈寬調制)信號的占空比決定了最大允許充電電流。

                                                                                                • IP 54 防護等級 - 防塵、防濺水


                                                                                                查看更多
                                                                                                咨詢熱線: 13410391245
                                                                                                在線咨詢
                                                                                                • 產品概要

                                                                                                  福祿克Fluke FEV300測試適配器套件設計用于測試充電樁交流充電模式 3 的功能和安全性。該適配器可模擬電動汽車并打開充電循環(激活電壓/電流輸出),允許與相應的測試儀器配合執行測試,比如安裝測試器(例如Fluke 1664 FC)和/或示波器(例如 Fluke 120B 系列 Industrial ScopeMeter?)。您可以使用 FEV300 適配器套件,按照 IEC/EN 61851-1 和 IEC/HD 60364-7-722 標準來測試充電樁。



                                                                                                • 型號及配件

                                                                                                  FEV300/TY2

                                                                                                  FEV300/BASIC 測試適配器

                                                                                                  FEV300-CON-TY2

                                                                                                  便攜軟包

                                                                                                  FEV300/TY1 & TY2

                                                                                                  FEV300/BASIC 測試適配器

                                                                                                  FEV300-CON-TY1

                                                                                                  FEV300-CON-TY2

                                                                                                  便攜軟包

                                                                                                  FEV300/KIT

                                                                                                  FEV300/BASIC 測試適配器

                                                                                                  FEV300-CON-TY2

                                                                                                  1664 FC 多功能測試儀

                                                                                                  便攜軟包

                                                                                                • 技術指標

                                                                                                  輸入電壓

                                                                                                  最高250 V(單相系統)/最高 480 V(三相系統),50/60 Hz,最大10 A

                                                                                                  內部功耗

                                                                                                  最大 3 W

                                                                                                  FEV300-CON-TY2 插頭

                                                                                                  交流充電模式 3,適用于 IEC 62196-2 2 型插座或配備車輛連接器(2 型、7P 三相)的固定電纜

                                                                                                  FEV300-CON-TY1 插頭

                                                                                                  交流充電模式 3,適用于配備車輛連接器(1 型,5P 單相)的 IEC 62196-2 1 型 或 SAEJ1772

                                                                                                  尺寸(高 x 寬 x 深)

                                                                                                  110 × 45 × 220 mm(長度不含連接電纜和測試電纜)

                                                                                                  重量(包括 1 型或 2 型連接電纜)

                                                                                                  約 1 kg

                                                                                                  安全標準

                                                                                                  IEC/EN 61010-1,污染等級

                                                                                                  IEC/EN 61010-2-030 2,CAT II 300 V,保護等級 II

                                                                                                  防護等級

                                                                                                  IEC 60529:IP54(外殼)

                                                                                                  IEC 60529:IP54(測量端子的保護蓋已蓋好,連接器/插頭處于連接狀態或保護蓋已蓋好,否則為 IP20)

                                                                                                  工作溫度

                                                                                                  -20°C 至 40°C

                                                                                                  存儲溫度

                                                                                                  -20 °C 至 50 °C

                                                                                                  工作濕度范圍

                                                                                                  相對濕度 10 % 至 85 %,無冷凝

                                                                                                  存儲相對濕度

                                                                                                  0 % 至 85 %,無冷凝

                                                                                                  工作海拔

                                                                                                  最高 2000 m

                                                                                                  PE 預測試

                                                                                                  PE 導線和觸摸傳感器之間的視覺指示 >50 V AC/DC

                                                                                                  PP 模擬

                                                                                                  開路、13 A、20 A、32 A、63 A

                                                                                                  CP 狀態

                                                                                                  狀態 A、B、C、D

                                                                                                  CP 錯誤狀態“E”

                                                                                                  開/關(CP 信號短接到 PE)

                                                                                                  PE 錯誤狀態“F”(接地故障)

                                                                                                  開/關(PE 導線斷開)

                                                                                                  測量端子 L1、L2、L3、N、PE

                                                                                                  最大 250/480 V,最大 10 A

                                                                                                  CP 信號輸出端子

                                                                                                  約 +/-12 V
