                                                                                                紅外熱像儀在電路研發中的應用

                                                                                                電路研發工程師利用紅外熱像儀根據電路中元器件發熱、電路板熱分布情況，可以分析出電路原設計存在的不足或隱患，能夠避免許多潛在的風險。這將能夠大大提高產品研發成功率和產品穩定性。




                                                                                                電路研發溫度分析


                                                                                                1、電路元器件溫度分析

                                                                                                當前，電子設備主要失效形式就是熱失效。據統計，電子設備失效有55％是溫度超過規定值引起，隨著溫度增加，電子設備失效率呈指數增長。一般而言電子元器件的工作可靠性對溫度極為敏感，器件溫度在70-80℃水平上每增加1℃，可靠性就會(huì )下降5%。


                                                                                                2、負載分析

                                                                                                在電路研發過程中，可以除了常規的測試（如示波器、萬用表等）手段外，還可以用熱像儀對電路板進行檢測，通過顯示出的不同溫度點，對元器件所承受的電流，電壓等情況進行了解，工程師根據所檢測的溫度點，完善電路，提高轉換效率、減少功耗、減少電路內部溫升，提高電路的可靠性。

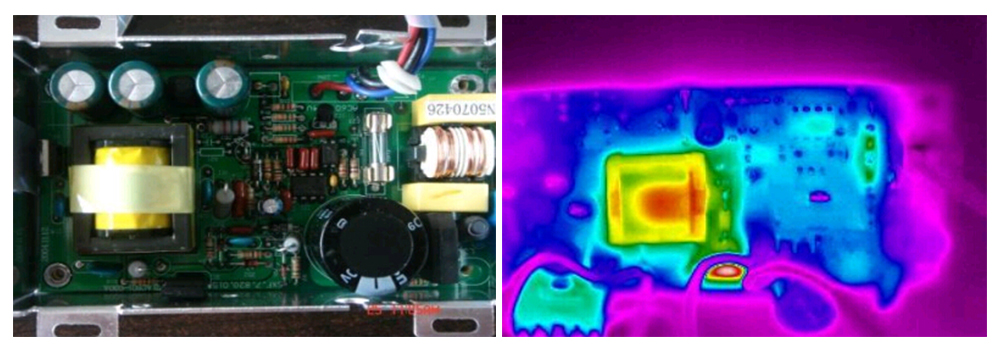

                                                                                                3、整個電路溫度場分布分析

                                                                                                采用合理的器件排列方式，可以有效的降低印制電路的溫升，從而使器件及設備的故障率明顯下降。


                                                                                                4、快速分析問題

                                                                                                在某些研發維修場合，如對短路板的快速檢修時，通過熱像儀無須使用線路圖即可快速定位板內短路點在何處，以便進一步處理。


                                                                                                紅外熱像儀為什么能進行溫度分析？

                                                                                                電路元器件在工作時，由于通過元器件的電流的不同，各個器件之間的差異等原因，而產生的熱量也會(huì )隨之不同，體現在元器件表面特征就是溫度差異。紅外熱像儀就是利用各個元器件溫度之間差異，分析出電路的不同性能特點。

                                                                                                熱像儀檢測獨特優勢 。


                                                                                                1、現有的溫度分析工具

                                                                                                許多工程師都會(huì )抱怨現有的手段難以支持他們進行一個細致而全面的溫度場描繪，同時操作不方便、而且可能改變原溫度場分布，如：

                                                                                                • 數據采集器：使用接觸式數據采集器可能會(huì )遇到如下問題：電路板斷電，貼片熱電偶不夠多，操作不方便，反應時間較慢（30秒至1分），同時使用接觸式數據采集器還將改變所測器件的散熱狀況等。

                                                                                                • 紅外點溫儀：外點溫儀只能測量一個區域的平均溫度，無法檢測較小的目標，無法得到電路整體溫度分布。


                                                                                                2、熱像儀溫度分析優點

                                                                                                紅外熱像儀和數據采集器、紅外點溫儀相比較，有自身的優點：

                                                                                                • 通過紅外線熱像儀檢測目標電路時，不需要斷電，操作方便，同時非接觸測量使原有的溫度場不受干擾；

                                                                                                • 反應速度較快，小于1秒；

                                                                                                • 選用合適的紅外鏡頭，能夠檢測出較小目標；

                                                                                                • 利用紅外分析軟件對所獲得的電路溫度數據進行全面分析。


                                                                                                拍攝時可能會(huì )遇到哪些問題？

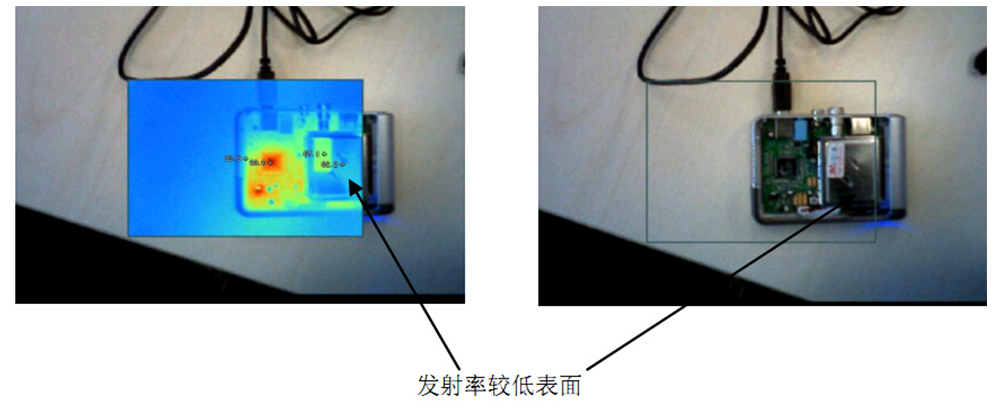

                                                                                                • 電路板上有部分器件（如電解電容頂面、電源模塊背面及其它芯片光潔面），其發射率比較低，所以檢測出的溫度差異較大。在拍攝此類器件時，要將其表面用黑筆或黑漆涂黑，然后進行測溫等操作。

                                                                                                • 當用標準鏡頭無法分辨小目標時，可以更換10.5mm廣角鏡。


                                                                                                如何才能拍攝優質電路紅外熱像？

                                                                                                現代電路微型化，組件高密度集中化的趨勢正在迅速普及，所以在使用紅外熱像進行拍攝時，若要得到一幅清晰的紅外熱圖，我們建議：

                                                                                                • 盡量選擇熱靈敏度較高的熱像儀；

                                                                                                • 拍攝焦距應盡量對準，使熱像儀紅外鏡頭面軸線與所要拍攝的電路板垂直；

                                                                                                • 先使用自動模式測量的溫度范圍；然后手動設置水平及跨度，將溫度范圍設置在最小，并包含有先前測量的溫度范圍。
