                                                                                                福祿克Flke LinkIQ 智能鏈路通工業以太網線纜（LIQ-100-IE，LIQ-KIT-IE）+ 網絡(luò )測試儀

                                                                                                LinkIQ智能鏈路通工業以太網線纜+ 網絡(luò )測試儀


                                                                                                解決工業以太網故障的頭號原因


                                                                                                福祿克Fluke LinkIQ(LIQ-100,LIQ-KIT)智能鏈路通網絡(luò )測試儀使您能夠：

                                                                                                • 驗證線纜性能以支持Ethernet/IP、PROFINET、EtherCAT

                                                                                                • 識別RJ45、M12X、M12D 和M8D 端接線纜的接線錯誤和分拆串擾線對

                                                                                                • 識別已連接的交換機信息( 交換機名稱、端口號和VLAN)

                                                                                                • 通過交換機協商和PoE 負載測試來安裝進行PoE 設備安裝前測試，以及進行故障診斷和排除

                                                                                                • 通過LinkWare  PC 存檔工作


                                                                                                福祿克Fluke LinkIQ(LIQ-100,LIQ-KIT)智能鏈路通網絡(luò )測試儀概述：

                                                                                                負責維護和/ 或管理工業網絡(luò )運維技術專業人員的工作是充滿挑戰的。他們是解決現場問題人員，他們常常需要為將來網絡(luò )無縫升級到更高速度進行規劃。同時對現有基礎設施進行故障診斷和排除以及優化。福祿克網絡(luò )的LinkIQ提供了一種快速而強大的工具，有助于專業地管理網絡(luò )，使其保持平穩高效地運行。通過對布線進行鑒定和故障診斷和排除——工業以太網問題的頭號原因——LinkIQ 可以防止并節省數小時的生產停機時間。


                                                                                                LinkIQ智能鏈路通工業以太網線纜+ 測試儀驗證高達10 Gb/s 的線纜性能，以及解決網絡(luò )連通性問題。LinkIQ利用基于頻域的電子測量提供故障距離信息以及被測線纜的接線圖。LinkIQ還診斷最近交換機以識別關鍵網絡(luò )問題，并驗證交換機配置，無需使用其他設備。另外還包括模擬和數字音頻、端口閃爍、802.1x 安全認證、遠程辦公定位儀，以及通過LinkWare PC 管理結果等功能。


                                                                                                福祿克Fluke LinkIQ(LIQ-100,LIQ-KIT)智能鏈路通網絡(luò )測試儀值得信賴的線纜測試

                                                                                                LinkIQ的測量長度可達305 米(1000 英尺)，并提供開路、短路和未端接線纜等故障位置的距離信息。利用工業以太網遠端適配器可獲得線纜線對的完整接線圖，這有助于識別RJ45、M12X、M12D 和M8D 端接線纜的接線錯誤和串擾線對。LinkIQ支持EtherNet/IP、PROFINET、EtherCAT 以及其他工業以太網協議，鑒定從10BASE-T 至10GBASE-T(10 Mb/s 至高達10 Gb/s) 的布線帶寬。該設備通過進行多次基于頻域的電子測量來鑒定布線帶寬。利用基于IEEE 標準的測量可確保經過測試的鏈路符合性能要求，而傳輸測試儀僅能證明特定測試設備可通過該鏈路進行通信。

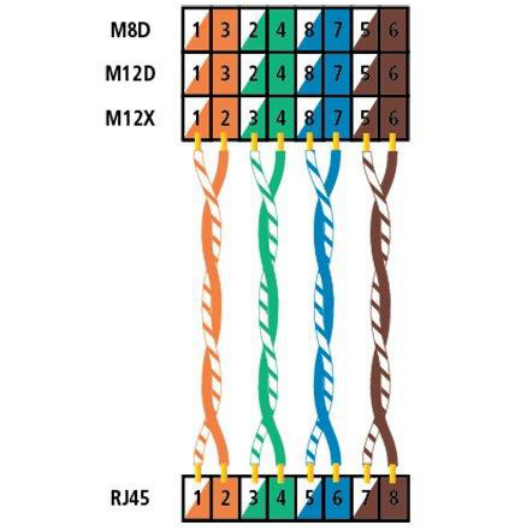

                                                                                                LinkIQ如何識別M12X、M12D、M8D 端接線纜的接線圖。


                                                                                                操作人員可將性能要求設置為10 Mb/s 至10 Gb/s，以實現簡單的合格/ 不合格指示。





                                                                                                連接了遠端單元的線纜測試顯示遠端ID 5，長度和電纜編號以及線纜性能，高達10 Gb/s

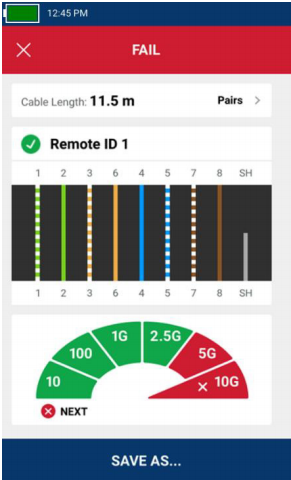

                                                                                                連接了遠端單元的線纜測試顯示遠端ID 1，長度和電纜編號以及線纜性能，高達1 Gb/s，但由于用戶設置的性能限值為10 Gb/s 而未能通過測試。


                                                                                                福祿克Fluke LinkIQ(LIQ-100,LIQ-KIT)智能鏈路通網絡(luò )測試儀您所需的網絡(luò )測試

                                                                                                除了強大的線纜測試功能外，LinkIQ 還提供所連接的最近交換機的詳細信息。LinkIQ 與交換機協商以識別設計數據速率( 高達10GBASE-T)、半/ 全雙工標識、交換機名稱、端口號和VLAN 信息。

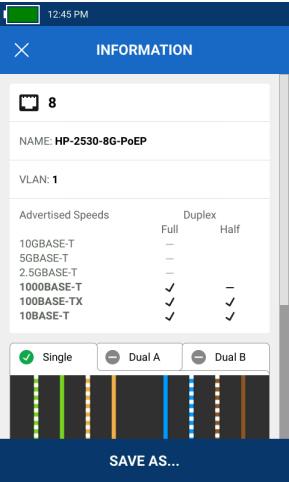

                                                                                                換機端口測試顯示端口號、交換機名稱和端口VLAN 以及設計速度和雙工設置。向下滾動顯示以太網供電(PoE) 結果。

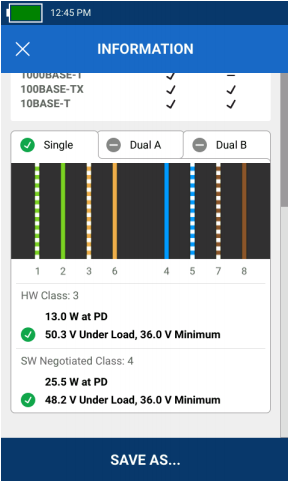

                                                                                                交換機端口以太網供電(PoE) 設置顯示使用的線對、功率和可用的PoE 級別以及負載條件下的PoE 測試結果。


                                                                                                福祿克Fluke LinkIQ(LIQ-100,LIQ-KIT)智能鏈路通網絡(luò )測試儀全面深入的Po E 測試

                                                                                                盡管以太網供電(PoE) 簡化了安防攝像頭和接入點等設備的安裝，但以太網聯盟對800 多家安裝商、集成商和最終用戶的調查顯示，五分之四的受訪者在集成PoE 系統時遇到過困難。部分原因可歸結為以下事實：IEEE 提供了三種PoE 標準，術語“PoE”未注冊，并且還存在多種不符合標準的實施方式。


                                                                                                為簡化PoE 安裝及其故障診斷和排除，LinkIQ 顯示供電的線對，包括不同的功率水平以及用于雙重簽名的線對。此外，LinkIQ 實際上會(huì )在連接上施加負載，以確保布線基礎設施中的交換機實際上可提供功率符合設計功率要求。


                                                                                                福祿克Fluke LinkIQ(LIQ-100,LIQ-KIT)智能鏈路通網絡(luò )測試儀LinkWare 文檔編制

                                                                                                LinkIQ 為其執行的測試提供完整的文檔編制功能。測試儀中可存儲多達1000 個帶有描述性名稱的結果并可調用結果。測試名稱和編號隨每次保存自動遞增(“Annex B-1”、“Annex B-2”、“Annex B-3”等)，從而節省順序測試線纜時的大量時間。

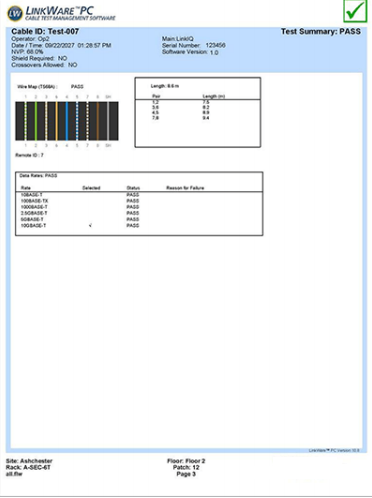

                                                                                                報告數據可導出至PC，以用于文檔編制。LinkIQ 使用福祿克網絡(luò )的報告管理軟件LinkWare ? PC，該軟件可支持各種類型測試儀，包括20 年前的機型，是業界名副其實的測試報告解決方案，擁有數以萬計的活躍用戶。LinkWare 可用于存儲結果、測試結果數據統計以及生成PDF 報告。




                                                                                                福祿克Fluke LinkIQ(LIQ-100,LIQ-KIT)智能鏈路通網絡(luò )測試儀：其他功能

                                                                                                • 產生與IntelliTone Probe 或Pro3000兼容的模擬或數字音頻，以幫助定位墻壁內或電信機房中的線纜

                                                                                                • 使交換機端口指示燈閃爍，以幫助識別連接的交換機端口

                                                                                                • 兼容MicroScanner PoE 遠端標識，用于以太網插座識別

                                                                                                • 基于手勢的觸控式顯示屏

                                                                                                • 可充電鋰離子電池

                                                                                                • 利用LinkWarePC 通過USB-C 輕松進行功能和網絡(luò )測試升級

                                                                                                • 通過標準USB-C 端口充電

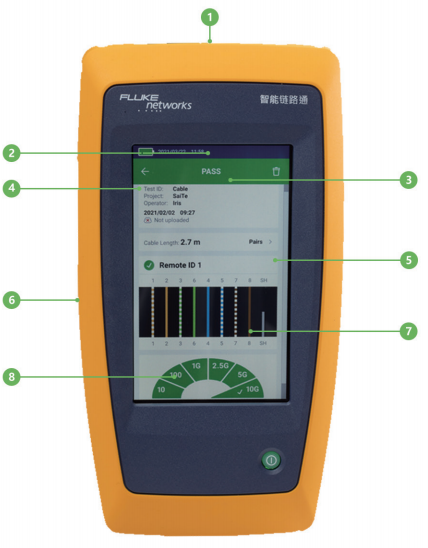

                                                                                                福祿克Fluke LinkIQ(LIQ-100,LIQ-KIT)智能鏈路通網絡(luò )測試儀：LinkIQ 的突破性功能



                                                                                                1. RJ45 端口

                                                                                                2. 基于頻域的線纜性能鑒定測試的合格/ 不合格測量結果

                                                                                                3. 彩色觸摸屏

                                                                                                4. 長度測量顯示到端接、開路或短路的距離

                                                                                                5. 接線圖顯示故障的類型和位置( 接線錯誤、串擾線對、短路、斷路)

                                                                                                6. USB-C 端口，用于數據導出、軟件更新和充電

                                                                                                7. 線纜“速度計”提供帶寬信息，高達10G

                                                                                                8. 設備上可保存多達1000 個測試結果，并且測試結果可導出至LinkWare  PC
