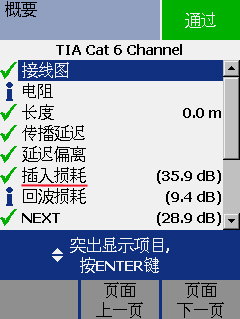

                                                                                                插入損耗（Insertion Loss）- 福祿克測試儀參數詳解

                                                                                                在福祿克測試過程中，有個很重要的名稱就是插入損耗（Insertion Loss），通常意義也叫做衰減（Attenuation）。那么衰減是什么意思呢？


                                                                                                當信號在電纜上傳播時，信號強度隨著距離增大逐漸變小。衰減量與線路長度、芯線直徑、溫度、阻抗、信號頻率有關。這里要強調的衰減值在同樣測試條件下是比較固定的，影響該項目性能的因素主要跟雙絞線的制造工藝有關。但是為了達到較好的傳輸效果，布線工程設計時機房的位置盡量要靠近施工環境的平面中心，使布線的路由最短化。


                                                                                                衰減在不同的布線等級標準里要求是不一致的，但在芯線直徑不能大規模增大情況下，不同性能等級之間的衰減值規定并不像串擾那樣差別巨大。




                                                                                                參考閱讀：

                                                                                                插入損耗 insertion loss 指在傳輸系 統的某處由于元件或器件的插入而發生的負載功率的損耗，它表示為該元件或器件插入前負載上所接收到的功率與插入后同一負載上所接收到的功率以分貝為單位的比值。

                                                                                                • 插入損耗是指發射機與接收機之間，插入電纜或元件產生的信號損耗，通常指衰減。插入損耗以接收信號電平的對應分貝（dB）來表示。

                                                                                                • 插入損耗多指功率方面的損失，衰減是指信號電壓的幅度相對測量插入損耗的電路原信號幅度的變小。


                                                                                                通道的插入損耗是指輸出端口的輸出光功率與輸入端口輸入光功率之比，以dB為單位。插入損耗與輸入波長有關，也與開關狀態有關。定義為：IL=-10log(Po/Pi)
