                                                                                                時延偏離（延時偏離）

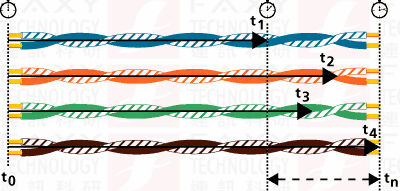

                                                                                                在福祿克DTX-1800或者DSX-5000以及新出品的產品DTX-1500測試過程中，經常會(huì )面臨的一個參數是延時偏離，那么什么是時延偏離呢？傳輸延時，是指一條UTP線纜中最快和最慢信號傳播延遲的差異。有些電纜的線對結構采用不同類型的絕緣材料。這將影響不同的焦距導致偏離。




                                                                                                時延偏離是非常重要的，因為在大多數以太網技術中使用的是4對線，特別是千兆以太網都是使用的4對網線，如果在一個和多個線對中延時非常不同，那么信號在發送端和接收端接收信號的也會(huì )有明顯的時間去吧，雖然在接收端被設計可以承受一些輕量的延時變化，但是如果是一個非常大的延時的時候，去重組這些信號是不可能的。


                                                                                                隨著頻率的變化傳播延遲也可能會(huì )變化。ANSI/TIA-1152需要現場測試人員測量在10MHz。




                                                                                                結果解釋

                                                                                                構建良好的和正確安裝結構化布線在一個100米的鏈路上應該有一個不到50ns的延時，延時偏移越低越好，任何25ns以下都是是優秀的。略微時延偏離45至50ns是可以接受。


                                                                                                故障排除建議

                                                                                                如果一個線路用福祿克DTX-1800或者DSX-5000測試延時偏移過高，可以把他使用在10Base-T或者令牌環應用中，它也會(huì )可以使用。如果一對線對，比其他線對有更高或者更低的延時偏離，檢查每一線對的延時偏離，或者重新安裝線路。
